MODELO CASCADA

El primer modelo de desarrollo de software que se publicó se derivó de otros procesos de ingeniería [8]. Éste toma las actividades fundamentales del proceso de especificación, desarrollo, validación y evolución y las representa como fases separadas del proceso.El modelo en cascada consta de las siguientes fases:  Definición de los requisitos: Los servicios, restricciones y objetivos son establecidos con los usuarios del sistema. Se busca hacer esta definición en detalle.Diseño de software: Se particiona el sistema en sistemas de software o hardware. Se establece la arquitectura total del sistema. Se identifican y describen las abstracciones y relaciones de los componentes del sistema. Implementación y pruebas unitarias: Construcción de los módulos y unidades de software. Se realizan pruebas de cada unidad. Integración y pruebas del sistema: Se integran todas las unidades. Se prueban en conjunto. Se entrega el conjunto probado al cliente.  Operación y mantenimiento: Generalmente es la fase más larga. El sistema es puesto en marcha y se realiza la corrección de errores descubiertos. Se realizan mejoras de implementación. Se identifican nuevos requisitos.La interacción entre fases puede observarse en la Figura 5. Cada fase tiene como resultado documentos que deben ser aprobados por el usuario.Una fase no comienza hasta que termine la fase anterior y  generalmente se incluye la corrección de  los problemas encontrados en fases previas.

t-family:Wingdings'>ü Desarrollo Incremental

ü Desarrollo en Espiral
ü Desarrollo por Prototipos
Figura 8: Modelo de desarrollo en cascada.

En la práctica, este modelo no es lineal, e involucra varias iteraciones e interacción entre las distintas fases de desarrollo. Algunos problemas que se observan en el modelo de cascada son:
1) Las iteraciones son costosas e implican rehacer trabajo debido a la producción y aprobación de documentos.
2) Aunque son pocas iteraciones, es normal congelar parte del desarrollo y continuar con las siguientes fases.
3) Los problemas se dejan para su posterior resolución, lo que lleva a que estos sean ignorados o corregidos de una forma poco elegante.
4) Existe una alta probabilidad de que el software no cumpla con los requisitos del usuario por el largo tiempo de entrega del producto.
5) Es inflexible a la hora de evolucionar para incorporar nuevos requisitos. Es difícil responder a cambios en los requisitos.
Este modelo sólo debe usarse si se entienden a plenitud los requisitos. Aún se utiliza como parte de proyectos grandes.
Trabaja con  base a documentos, es decir, la entrada y la salida de cada fase es un tipo de documento específico. Idealmente, cada fase podría hacerla un equipo diferente gracias a la documentación generada entre las fases. Los documentos son:
·Análisis: Toma como entrada una descripción en lenguaje natural de lo que quiere el cliente. Produce el S.R.D. (Software Requirements Document).
·Diseño: Su entrada es el S.R.D. Produce el S.D.D. (Software Design Document)
·Codificación: A partir del S.D.D. produce módulos. En esta fase se hacen también pruebas de unidad.
·Pruebas: A partir de los módulos probados se realiza la integración y pruebas de todo el sistema. El resultado de las pruebas es el producto final listo para entregar.

La planificación es sencilla.
La calidad del producto resultante es alta.
Permite trabajar con personal poco cualificado.
Lo peor es la necesidad de tener todos los requisitos al principio. Lo normal es que el cliente no tenga perfectamente definidas las especificaciones del sistema, o puede ser que surjan necesidades imprevistas.

ü  Si se han cometido errores en una fase es difícil volver atrás.
ü  No se tiene el producto hasta el final, esto quiere decir que:
§  Si se comete un error en la fase de análisis no lo  descubrimos hasta la entrega, con el consiguiente gasto inútil de recursos.
§  El cliente no verá resultados hasta el final, con lo que puede impacientarse.
ü  No se tienen indicadores fiables del progreso del trabajo (síndrome del 90%).
ü  Es comparativamente más lento que los demás y el coste es mayor también.

ü   Aquellos para los que se dispone de todas las especificaciones desde el principio, por ejemplo, los de reingeniería.
üSe está desarrollando un tipo de producto que no es novedoso.
üProyectos complejos que se entienden bien desde el principio.
Como el modelo en cascada ha sido muy popular ha generado algunas variantes. Ahora veremos algunas:
Ciclo de vida en V

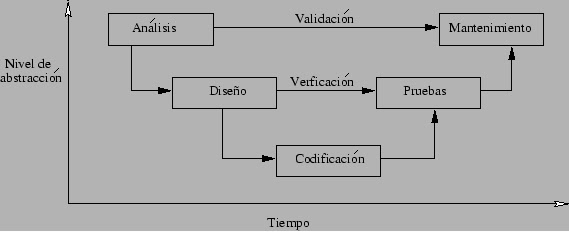

Propuesto por Alan Davis, tiene las mismas fases que el anterior pero se considera el nivel de abstracción de cada una. Una fase además de utilizarse como entrada para la siguiente, sirve para validar o verificar otras fases posteriores. Su estructura está representada en la siguiente figura.

Figura 9:  Ciclo de vida en V

Ciclo de vida tipo sashimi
Según el modelo en cascada puro una fase solo puede empezar cuando ha terminado la anterior. En este caso sin embargo, se permite un solapamiento entre fases. Por ejemplo, sin tener terminado del todo el diseño se comienza a implementar. El nombre ``sashimi'' deriva del modo del estilo de presentación de rodajas de pescado crudo en Japón. Una ventaja de este modelo es que no necesita generar tanta documentación como el ciclo de vida en cascada puro debido a la continuidad del mismo personal entre fases. Los problemas planteados son:

·         Es aún más difícil controlar el progreso del proyecto debido a que los finales de fase ya no son un punto de referencia claro.
·         Al hacer cosas en paralelo si hay problemas de comunicación pueden surgir inconsistencias.
La fase de ``concepto'' consiste en definir los objetivos del proyecto, beneficios, tipo de tecnología y el tipo de ciclo de vida. El diseño arquitectónico es el de alto nivel, el detallado el de bajo nivel. En la siguiente figura se ha representado la estructura del ciclo de vida sashimi.
Figura 10:  Ciclo de vida sashimi

Ciclo de vida en cascada con subproyectos
Si una vez que se ha llegado al diseño arquitectónico, se comprueba que el sistema se divide en varios subsistemas independientes entre sí, sería razonable suponer que a partir de ese punto cada uno se puede desarrollar por separado y en consecuencia en paralelo con los demás. Cada uno tendrá seguramente fechas de terminación distintas. Una vez que han terminado todos se integran y se prueba el sistema en su conjunto. La ventaja es que se puede tener a gente trabajando en paralelo de forma eficiente. El riesgo es que existan interdependencias entre los subproyectos.



En este caso se va creando el sistema añadiendo pequeñas funcionalidades. Cada uno de los pequeños incrementos es parecido a lo que ocurre dentro de la fase de mantenimiento. La ventaja de este método es que no es necesario tener todos los requisitos en un principio. El inconveniente es que los errores en la detección de requisitos se encuentran tarde.
Hay dos partes en el ciclo de vida, similares al anterior. Por un lado está el análisis y el diseño global. Por otra parte están los pequeños incrementos, con las fases de diseño detallado, codificación y mantenimiento. En la figura siguiente se puede ver su estructura.












Figura 11:  Cascada incremental
Ciclo de vida en cascada con reducción de riesgos
Como se ha comentado anteriormente, uno de los problemas del ciclo de vida en cascada es que si se entienden mal los requisitos esto sólo se descubrirá cuando se entregue el producto. Para evitar este problema se puede hacer un desarrollo iterativo durante las fases de análisis y diseño global. Esto consistiría en:
1.  Preguntar al usuario.
2.  Hacer el diseño global que se desprende del punto 1.
3.  Hacer un prototipo de interfaz de usuario, entrevistas con los usuarios, etc. y volver con ello al punto 1 para identificar más requisitos o corregir malentendidos.
El resto es igual al ciclo de vida en cascada.
